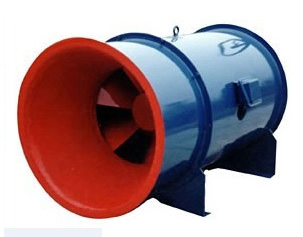

PYHL-14A消防高温排烟混流风机

一、特性及应用
PYHL-14A消防高温排烟混流风机市场型号有PYHL-14A消防排烟风机，其采用CAD软件多目标优化设计，选配模压扭曲翼形锥型叶轮，高温电机全封闭内置，配设专门的电机冷却系统。选用双速电机直联传动，达到一机两用（即平时送排通风和消防使用时高温排烟），配设电控箱后可远程自动控制。具有耐高温性能优良、风量大、风压高、安装简便等优点，广泛应用于高层建筑、烘房、地下车库、地铁、隧道等场合消防排烟和送排通风。按GA211-1999消防风机耐高温试验方法，能在400℃高温条件下连续运行100分钟以上，介质温度100℃条件下连续运行20小时／次不损坏，已被全国各大城市消防部门认可采用。
PYHL-14A消防排烟风机I型单速结构紧凑，节省安装空间。II型双速在进风口设消声集流器，使风机在低速排风时运转噪音更低。

三、PYHL-14A-Ⅰ（Ⅱ）型性能参数

机号 NO.	转速 (r/min)	风量 (m3/h)	风压 (Pa)	单速功率 (kW)	双速功率 (kW)	重量 (kg)
3.5	2900	3862~6490	1086~787	2.2	2.4/2 2/4P	58
	1450	1931~3245	272~197	0.55	0.55/0.45 4/6P	47
	960	1277~2148	119~86	0.37	0.55/0.45 4/6P	45
4	2900	5764~9688	1419~1028	5.5	5.5/4.5 2/4P	103
	1450	2910~4844	355~257	0.75	0.85/0.55 4/6P	62
	960	1908~3208	156~112	0.55	0.85/0.55 4/6P	60
4.5	2900	8206~13749	1796~1301	7.5	8/6.5 2/4P	130
	1450	4103~6897	449~325	1.1	1.1/0.85 4/6P	81
	960	2715~4566	196~143	0.55	1.1/0.85 4/6P	82
5	2900	11258~18923	2217~1606	15	14/11 2/4P	209
	1450	5629~9545	554~402	2.2	2.2/1.5 4/6P	112
	960	3726~6264	243~176	0.75	2.2/1.5 4/6P	99
5.5	1450	7421~12472	670~486	3	2.8/2.2 4/6P	130
	960	4913~8258	294~213	1.1	1.1/0.75 6/8P	121
	720	3684~6193	165~120	0.75	1.1/0.75 6/8P	121
6	1450	9634~16194	798~578	5.5	5.5/4 4/6P	175
	960	6378~10721	350~253	1.5	1.8/1.3 6/8P	151
	720	4784~8041	197~142	1.1	1.8/1.3 6/8P	149
6.5	1450	12249~20589	937~679	7.5	8/6.5 4/6P	216
	960	8110~13631	411~298	2.2	2.4/1.8 6/8P	181
	720	6083~10223	231~167	1.1	2.4/1.8 6/8P	171
7	1450	15298~25715	1086~787	11	11/9 4/6P	286
	960	9713~17025	476~345	3	3.7/2.6 6/8P	226
	720	7597~12679	268~194	1.1	3.7/2.6 6/8P	206
7.5	1450	18817~31627	1247~904	15	14/11 4/6P	312
	960	12458~20940	547~396	4	3.7/2.6 6/8P	252
	720	9343~15705	308~223	1.5	3.7/2.6 6/8P	233
8	1450	22837~38384	1419~1028	18.5	16/13 4/6P	374
	960	15119~25413	622~451	5.5	6/4.5 6/8P	250
	720	11340~19060	350~253	2.2	6/4.5 6/8P	232
8.5	1450	27129~45598	1602~1161	22	22/18.5 4/6P	408
	960	17961~30189	702~509	7.5	8/6 6/8P	339
	720	13471~22642	395~286	3	8/6 6/8P	289
9	1450	32204~54127	1796~1301	30	28/22 4/6P	471
	960	21321~35836	787~570	11	12/9 6/8P	401
	720	15232~26876	443~320	4	12/9 6/8P	372
9.5	1450	37872~63660	2001~1448	37	34/26 4/6P	546
	960	25074~42147	877~634	11	12/9 6/8P	526
	720	18805~31610	494~357	5.5	12/9 6/8P	396
10	1450	44174~74250	2217~1606	55	55/42 4/6P	710
	960	29247~49157	972~704	15	17/12 6/8P	489
	720	21935~36869	547~396	7.5	17/12 6/8P	450
10.5	960	33855~56907	1071~775	18.5	20/15 6/8P	585
10.5	720	25390~42680	602~436	7.5	20/15 6/8P	503
11	960	38924~65429	1176~851	22	25/12 6/8P	680
11	720	29193~49072	661~478	11	25/12 6/8P	610
11.5	960	44478~74763	1285~930	30	30/156/8P	885
11.5	720	33358~56073	723~523	11	30/156/8P	632
12	960	50536~84946	1399~1013	37	30/15 6/8P	860
12	720	37902~63709	787~570	15	30/15 6/8P	810
12.5	960	57121~96011	1518~1099	45	37/18 6/8P	990
12.5	720	42840~72009	854~618	18.5	37/18 6/8P	880
13	960	64251~108000	1642~1188	55	55/28 6/8P	1190
	720	48188~81000	923~668	22	/	910
	560	37479~63000	558~404	11	/	880
13.5	720	53966~90711	996~721	30	/	1180
13.5	560	41973~70553	602~436	15	/	1050
14	720	60187~101168	1071~775	37	/	1390
14	560	46811~78686	648~469	18.5	/	1160

注：1、表中性能参数为高效区参数，若用户需此范围外的性能参数，可特殊针对设计。

2、表中重量为不含消声集流器重量，若需要带则加上该重量，可参考SWF(B)中消声集流器重量。
