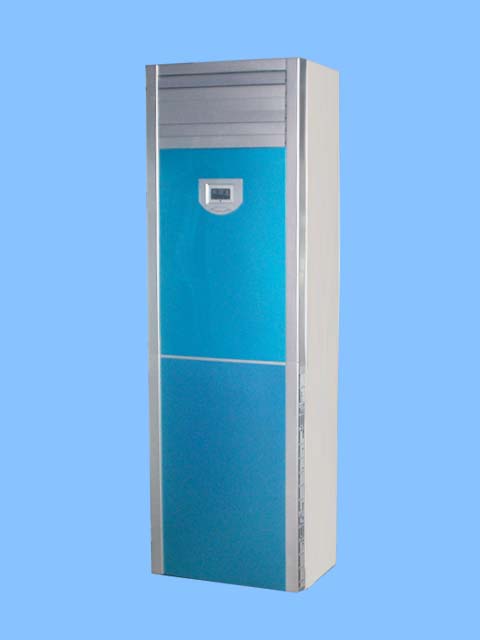

豪华型带遥控立柜式风机盘管



豪华型立柱式风机盘管

    主要由离心风叶、盘管(换热器)、微电脑控制系统等构成,是中央空调系统的末端装置,它广泛应用于宾馆、饭店、工厂、医院、展览馆、商场以及办公楼等多房间或大空间工业和民用建筑的空调场合,以满足降温、去湿、采暖等要求,为人们创造一个清新,宁静、四季如春的工作和生活环境。

技术参数表



对照 国标型号 FP-34 FP-51 FP-68 FP-85 FP-102 FP-136 FP-170 FP-204 FP-238
英制型号 FC200 FC300 FC400 FC500 FC600 FC800 FC1000 FC1200 FC1400
企业型号 FP-3.5 FP-5.0 FP-6.3 FP-8.0 FP-10 FP-12.5 FP-16 FP-20 FP-25
风量(Q)m3/h 340 510 680 850 1020 1360 1700 2040 2380
255 383 510 638 765 1020 1275 1530 1785
170 255 340 425 510 680 850 1020 1190
制冷量(QI)w额定供冷量 1900 2800 3800 4700 5500 7000 9200 10800 13000
1620 2440 3290 4120 4850 6550 8190 9730 11580
1310 2010 2650 3320 3900 5300 6610 7860 9350
制热量(QR)w额定供热量 2700 4050 5400 6750 8100 10800 13500 16200 18900
2350 3520 4530 6040 6850 9260 11740 14140 16360
1620 2470 3130 4170 4740 6500 8180 9710 11290
低静压机组 输入功率(N)W 38 50 60 75 86 125 172 220 280
电机功率W 12 16 20 25 30 25+16 30*2 40*2 40*2+20
高静压机组 静压30Pa 输入功率W 50 60 75 86 110 161 220 246 306
电机功率W 16 20 25 30 40 30+25 40*2 50*2 50*2+20
静压50Pa 输入功率W 60 75 86 110 123 185 246 300 375
电机功率W 20 25 30 40 50 40+25 50*2 60*2 60*2+25
风机 型式 前弯多翼离心式双吸叶轮
数量 1 1 2 2 2 3 4 4 4
换热器 型式 铜管串铝片,片距2.2mm
工作压力 1.6MPa
供水量Kg/h 324 482 655 814 936 1278 1602 1915 2187
水阻力KMa 30 30 30 30 40 40 40 40 50
电机 型式 滚球轴承单相电容式电机
台数 1 1 1 1 1 2 2 2 3
电源 AC220V/50Hz
噪声dB(A) 低静压机组 ≤37 ≤39 ≤41 ≤43 ≤45 ≤46 ≤48 ≤50 ≤52
高静压30Pa ≤40 ≤42 ≤44 ≤46 ≤47 ≤48 ≤50 ≤52 ≤54
高静压50Pa ≤42 ≤44 ≤46 ≤47 ≤49 ≤50 ≤52 ≤54 ≤56
进出水管 ZG3/4"内螺纹
冷凝水管 ZG3/4"外螺纹
电加热(可选) 电源 220V/380V
电加热量KW 1.5 2 2.4 3 3.3 3.6 4.5 6 7.5
净重Kg 卧式暗装 16.5 17.5 18.5 20.5 21.5 24.5 28.5 32 35.5

特点

1、造型扁薄,美观大方,采用新型铝合金离心风轮,运转宁静。噪声低。安全可靠。寿命长,每台盘管都经过压力检漏:进出水管(集水头)采用锻黄铜结构,可靠耐用,使用寿命达45000小时以上。

2、效率高,能量足,盘管采用无缝紫铜管串套高效的双向裂隙铝翅片胀紧成一体,传热效率高,冷热量富足。功能齐全,使用方便。风机盘管有三档风速(高—中—低),可定时开关。自动控温,房间温度数码显示,一目了然,微电脑程序控制操作。

3.噪音低-采用进口无油滚动轴承,配合新型贯流风叶,噪音低。

4.铝合金金属贯流风轮,寿命长-针对壁挂式机组冬天取暖,风轮易变形等缺点,与科研单位合作,开发出了能在高温下运行的铝合金金属贯流风叶,从而解决了该机组在冬天取暖的难题,延长了使用寿命。

5.冷气能力,采暖能力等性能参数均在以下条件测得:

制冷能力测定条件:干球27℃,温球19.5℃

进水温度7℃。温差5℃

采暖能力测定条件:干球21℃,进水温度60℃

风量测定条件:出风口静压为0。

豪华型立(柱)(柜)式风机盘管空调器外型尺寸

型号

FP-102LZ

 2匹

FP-170LZ

 3匹

FP-204LZ

 5匹

A宽

480

520

600

B高

1680

1755

1950

C厚

230

285

310

注:进出水水管和冷凝水管均为DN20
