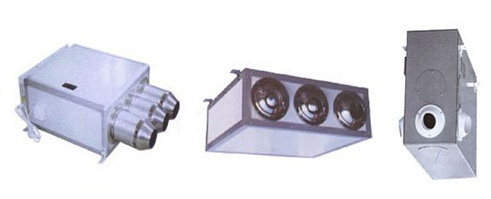

YDF诱导风机



一、特性及应用
    诱导风机是无风道射流诱导通风系统的一部分,它与送风风机、排风风机组成整个系统。其原理是由以系统设计、适当布置的多台诱导风机喷嘴射出的定向高速气流,诱导室外的新鲜空气或经过处理的空气,在无风管的条件下将其送到所要求的区域,实现最佳的室内气流组织,以达到高效经济的通风换气效果。使用无管道射流诱导通风系统时,可省去设计、制造、安装风管及其它配套工程方面的费用,这部分费用比使用的诱导风机机组昂贵的多,而且以整个层面为通风风道,送风风机、排风风机所需要风压比使用管道时小的多,这样就可以选用大风量较低风压的风机,使所需功率降低,大幅地降低了运行成本和投资费用。当送排风机停止运转时,诱导风机仍可运转,起到局部通风换气的作用。诱导风机内置高效率离心风机,噪声低、体积小、重量轻、吊装方便(立式、卧式安装均可)、维护简单,广泛配套应用于地下停车场,体育馆、车间、仓库、商场、超市、娱乐场所等大面积场合的通风。

二、结构形式
    YDF-I型诱导风机用于无风管诱导通风系统,有卧式和立式二种结构形式,卧式用W表示,立式用L表示。电机采用优质单相空调电机。
    YDF-II型诱导风机为柜式消音箱体结构,卧式安装,皮带传动,配用三相电机,与螺旋圆形风管、可挠曲喷嘴组合成有风管的诱导通风系统。
三、智能型诱导风机的工作原理
    诱导风机智能控制的目的,就是为了有效节能和防范误动作。使诱导排风系统更安全可靠、经济地运行。同时该项目的启用也是为了提高整个楼宇的智能等级。
    当集中控制箱处于自动状态时,如果车库内一氧化碳超标,控制器就会发出报警信号并自动输出控制命令,按照程序指令启动单台或多台诱导风机,进行排风以降低某分区的废气的浓度直至低于预设值。当一氧化碳浓度不超标时,在系统复位后可以自动停机或是由人工手动停机;当控制箱处于手动状态时,管理人员可以按照车库的当前状况手动操作风机的启与停。
    当风机工作时,如果地下车库内发生火灾,控制箱可接收到火灾报警控制柜的停机信号,自动停止运行。
四、诱导通风系统与传统的风管式通风系统相比具有的优点:
        1、系统规划设计简单,设计变动弹性大,修改容易,布置灵活,喷射方向可随时随地调节;
        2、安装简便,施工简单,可安装在有针对性的位置,消除死角;
        3、维护简单方便,单机维护,不影响整个系统的运行;
        4、换气质量高,诱导系统使用整个空间空气完全流通,不留死角,提高了空气品质;
        5、风机由优质冷轧平板制成,外表喷塑,整机美观大方,与空间装饰的协调性好;
        6、采用免维护优质空调电机,内置高效离心风机,噪声低,叶轮经高精度动平衡校验,振动小。
五、性能参数
型号 风量(m3/h) 出口风速
(m/s)
功率
(W)
射程
(m)
重量
(kg)
噪声
dB(A)
喷口形式
(直径×数量)
YDF-I-6L 650-850 11~15 100 10 20 50 φ80×3
YDF-I-6W 120 10 20 50 φ80×3
YDF-I-12 1150~1350 14~24 180 15 35 58 φ80×3
YDF-II-2.25 2300 风压1300Pa 2200 / 130 80 φ35×23
YDF-II-2.5 3600 风压1736Pa 4000 / 150 84 φ35×36
YDF-II-2.8 6000 风压1760Pa 5500 / 160 87 φ35×60
